Eine ultraschnelle, eigenständige Messeinheit
Vollständig integrierbar ermöglicht die Scanflash Unit TM Messungen im geschlossenen Kreislauf mit ultraschnellen Taktraten.
Scanflash Unit TM
Integrierbare Messeinheit
- Standard-Industriefutter
- Robustes Design für eine Werkstattumgebung
- Mögliche Integration in jede Art von Automatisierung
- Messkompensation durch mehrere Temperatursensoren
Und kompakt
- Stellfläche 0,26 m² (0,430 x 0,605 mm)
- 400 kg
- Abgesetzter Schaltschrank
Für ein sofortiges Ergebnis
- Ultraschnelle Messung, bis zu 8 Punkte pro Sekunde
- Beschleunigungen bis zu [1G]
- Berkzeugwechsel in weniger als 2 Sekunden
- 10x schneller als eine konventionelle Koordinatenmessmaschine
Messung einer Uhrenkasten
Messung einer Uhrenkasten auf der Unit TM mit ultraschnellem Werkzeugwechsel
Messung einer Platine
Messung einer Platine mit automatischer Wendeeinheit
Metrolog X4
Fortschrittliches Messtechnik-Software, verwendet für die Programmierung unserer Scanflash-Produktreihe.
Katalog
Katalog für Taster und Zubehör für KMG in Standard- und Sonderausführungen

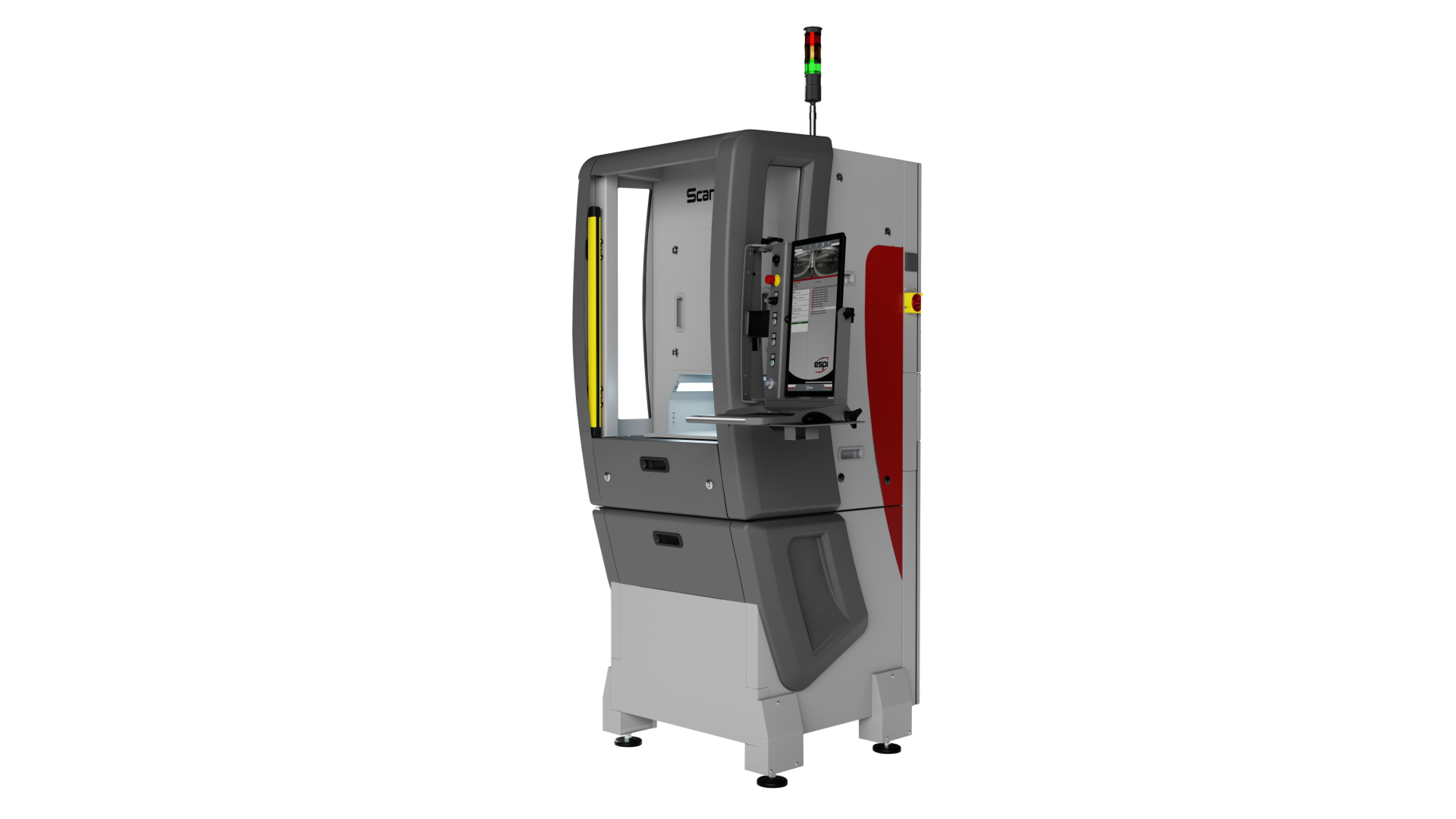

TC G2
Ultraschnelle KMG, geeignet für den Einsatz in der Produktionsumgebung
Präsentation
Integrierbare Messeinheit
- Standard-Industriefutter
- Robustes Design für eine Werkstattumgebung
- Mögliche Integration in jede Art von Automatisierung
- Anpassung der Dynamik bei Eingriff in den Tastbereich
Und kompakt
- Stellfläche 0,26 m² (0,430 x 0,605 mm)
- 400 kg
- Abgesetzter Schaltschrank
Für ein sofortiges Ergebnis
- Ultraschnelle Messung, bis zu 8 Punkte pro Sekunde
- Beschleunigungen bis zu [1G]
- Werkzeugwechsel in weniger als 2 Sekunden
- 10x schneller als eine konventionelle Koordinatenmessmaschine
Anwendungen
Messung einer Uhrenkasten
Messung einer Uhrenkasten auf der Unit TM mit ultraschnellem Werkzeugwechsel
Messung einer Platine mit automatischer Wendung
Messung einer Platine mit automatischer Wendeeinheit
Technische Spezifikationen
Messspezifikationen
| Messbereich XxYxZ: | 160x230x100 [mm] |
| Messunsicherheit pro Achse: | ±2 [µm] + L/200 |
| Messwiederholbarkeit am Punkt bei 2 Sigma: | 0.5 [µm] |
| Messtaster: | Renishaw TP20 |
| Maximales Gewicht des Werkstücks: | 6 [kg] (Vorrichtung inklusive) |
| Tastgeschwindigkeit: | 0.1 à 10 [mm/s] Konfigurierbar |
Maschinenspezifikationen
| Auflösung der Maßstäbe: | 1 [nm] |
| Maximale Achsgeschwindigkeit: | 1 [m/s] |
| Beschleunigung der Achsen: | 10 [m/s²] = 1 [G] |
| Gewicht: | 400 [kg] |
| Werkzeugwechsler: | 10 Positionen * |
| Pneumatische Versorgung: | 6 [bar] |
| Stromversorgung: | 230 [Vac] |
| Stromverbrauch: | 2 [A] / 500 [W] max. |
| Betriebstemperaturbereich: | +10 [°C] à + 45 [°C] |
| Abmessungen des Messbereichs (LxBxH): | 430 x 605 x 765 [mm] |
Optionen
| Spezifische Farben: | 3 Farben (gemäß vorgegebener Verteilung) |
