Die schnellste 3D-Koordinatenmessgeräte (KMG)
Wir haben diese Maschine so entwickelt, dass sie sowohl ultraschnell als auch äußerst präzise ist. Dadurch entfallen lange Wartezeiten, und die Messergebnisse können sofort genutzt werden.
Scanflash TC G2
Einsatz in Produktionsumgebungen
- Kapselung und Lichtschranken
- Messkompensation durch mehrere Temperatursensoren
- Anpassung der Dynamik bei Eingriff in den Tastbereich
- Sicherheitsanalyse gemäß der Norm ISO 13849-1
Durch die Bediener
- Intuitive Nutzung ohne Schulungsbedarf
- Anpassbare Benutzeroberfläche
- Einschränkung des Zugriffs auf eine begrenzte Anzahl von Funktionen
Für ein sofortiges Ergebnis.
- Ultraschnelle Messung, bis zu 8 Punkte pro Sekunde
- Beschleunigungen bis zu [1G] in Z
- Werkzeugwechsel in weniger als 4 Sekunden
- 10x schneller als eine konventionelle Koordinatenmessmaschine
Der Vorteil der ultraschnellen Messung
Konventionelle Messung
Traditionelle dreidimensionale Messmaschinen, die in den meisten Industrien weit verbreitet sind, haben sich in den letzten Jahren nur wenig weiterentwickelt. Sie weisen weiterhin mehrere bemerkenswerte Nachteile auf, darunter:
- Notwendigkeit eines geeigneten, meist klimatisierten Raums
- Erzeugung von Materialfluss zwischen Produktion und Messtechnik
- Erforderlichkeit von qualifiziertem Personal für KMGs
- Abhängigkeit von einer begrenzten Anzahl spezialisierter Techniker für den Betrieb der Messmaschinen
- Langsamer Messprozess
- Häufig überlastete Maschinen
- Eingeschränkte Verfügbarkeit der Ausrüstung
- Lange Verzögerung zwischen Produktion und Ergebniserhalt
Messung mit Scanflash TC G2
ESPI hat die Scanflash TC G2 entwickelt, um die Nachteile herkömmlicher KMGs zu überwinden. Dank unserer Expertise in der Messung an der Fertigungslinie haben wir ein KMG speziell für die Produktionsumgebung konzipiert, das direkt von den Bedienern genutzt werden kann und außergewöhnliche Geschwindigkeit bietet.
- Reduzierung der Materialflüsse zwischen Produktion und Messtechnik
- 10-mal schnellere Messungen
- Optimierte Maschinenverfügbarkeit
- Selbstkontrolle durch die Bediener
Indem ESPI die historischen Schwächen von dreidimensionalen Messmaschinen stark reduziert, beschleunigt das Unternehmen die 3D-Messprozesse erheblich. Dieser Fortschritt eröffnet neue Perspektiven, insbesondere durch die Steigerung des Prüfvolumens bei gleichzeitiger Reduzierung der Anzahl benötigter Maschinen. Dies ist nicht nur für die Eingangskontrolle von Vorteil, sondern vor allem in unserem Spezialgebiet: der Messung in der Produktion.
Die Schnelligkeit der Messungen ermöglicht nicht nur schnellere Serienanläufe und eine effizientere Erkennung fehlerhafter Teile, sondern auch im Bereich der Bearbeitung rekordverdächtige Werkzeugkorrekturberechnungen. Dies macht die Steuerung der Produktion noch präziser und reaktiver.

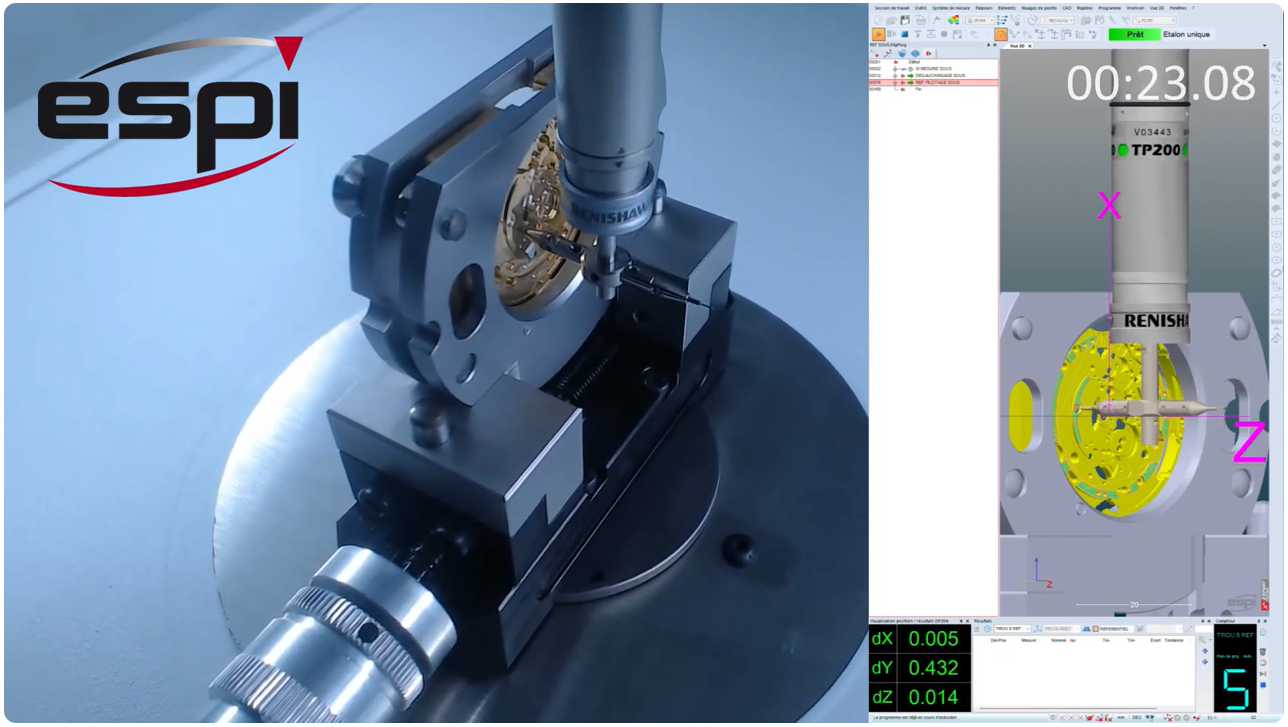

Messung von Platinen
Messung einer Uhrenplatine in vertikaler Position auf Scanflash TC G2. Die Spannvorrichtung ermöglicht einen einfachen Wechsel von der horizontalen (OBEN/UNTEN) zur vertikalen Position. Die Programmierungssoftware ist Metrolog X4, und der Messtaster ist ein TP200 (Renishaw).
- 980 Abtastpunkte
- 184 ausgewertete Merkmale
- <5 Min
Messung eines Uhrengehäuses vor dem Setzen des Saphirs
Messung eines Uhrengehäuses vor dem Setzen des Saphirs mit Tasten und Weißlicht (Spot Ø5µm) auf der Scanflash TC G1.
- 195 Abtastpunkte (taktil und konfokal)
- 36 ausgewertete Merkmale
- 81 Sek

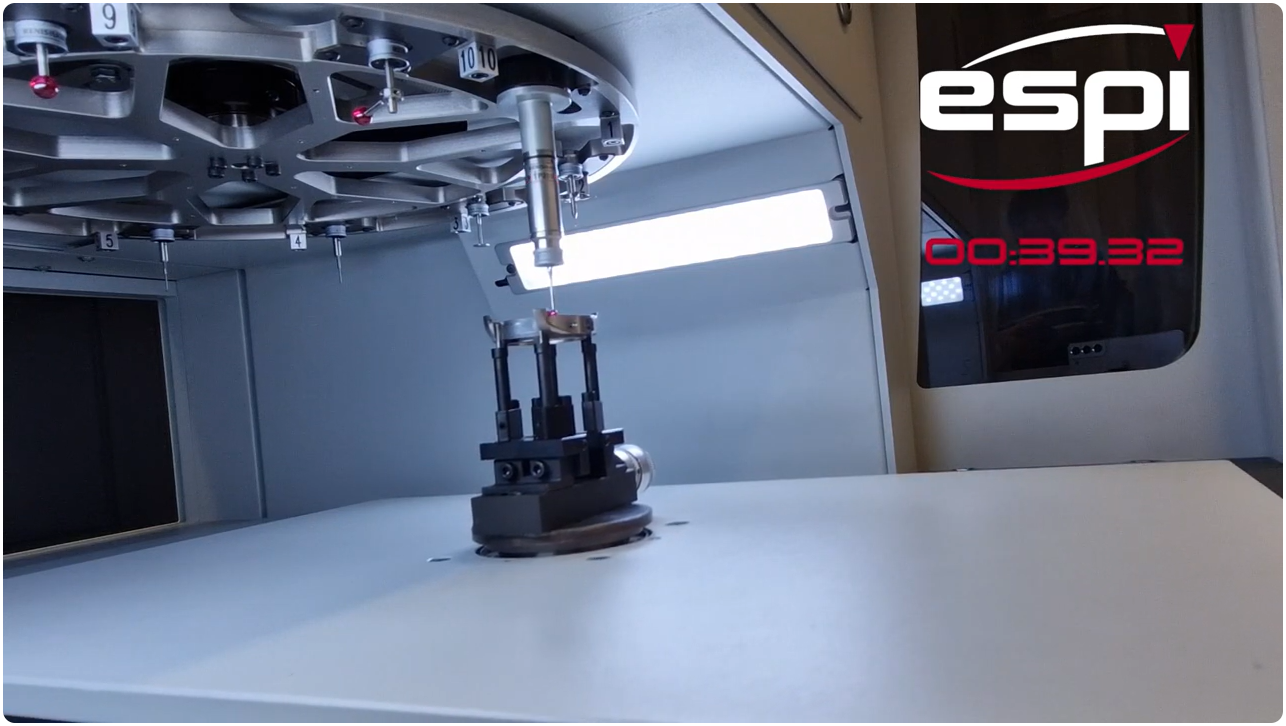

Messung eines Uhrengehäuses auf der Scanflash TC G2.
Messung eines Uhrengehäuses auf der Scanflash TC G2 mit Werkzeugwechsel und TP200-Taster (Renishaw).
- 541 Abtastpunkte
- 3 Min 10 Sek
Metrolog X4
Fortschrittliches Messtechnik-Software, verwendet für die Programmierung unserer Scanflash-Produktreihe.
Katalog
Katalog für Taster und Zubehör für KMG in Standard- und Sonderausführungen
Unit TM
Ultra-schnelle Koordinatenmessmaschinen, die in ein automatisiertes System integriert werden können und somit einen geschlossenen Kontroll- und Steuerkreis ermöglichen.
Präsentation
Einsatz in Produktionsumgebungen
- Kapselung und Lichtschranken
- Messkompensation durch mehrere Temperatursensoren
- Anpassung der Dynamik bei Eingriff in den Tastbereich
- Sicherheitsanalyse gemäß der Norm ISO 13849-1
Durch die Bediener
- Intuitive Nutzung ohne Schulungsbedarf
- Anpassbare Benutzeroberfläche
- Einschränkung des Zugriffs auf eine begrenzte Anzahl von Funktionen
Für ein sofortiges Ergebnis.
- Ultraschnelle Messung, bis zu 8 Punkte pro Sekunde
- Beschleunigungen bis zu [1G] in Z
- Werkzeugwechsel in weniger als 4 Sekunden
- 10x schneller als eine konventionelle Koordinatenmessmaschine
Anwendungen
Messung von Platinen
Messung einer Uhrenplatine in vertikaler Position auf Scanflash TC G2. Die Spannvorrichtung ermöglicht einen einfachen Wechsel von der horizontalen (OBEN/UNTEN) zur vertikalen Position. Die Programmierungssoftware ist Metrolog X4, und der Messtaster ist ein TP200 (Renishaw).
- 980 Abtastpunkte
- 184 ausgewertete Merkmale
- <5 Min
Messung eines Uhrengehäuses vor dem Setzen des Saphirs
Messung eines Uhrengehäuses vor dem Setzen des Saphirs mit Tasten und Weißlicht (Spot Ø5µm) auf der Scanflash TC G1.
- 195 Abtastpunkte (taktil und konfokal)
- 36 ausgewertete Merkmale
- 81s
Messung eines Uhrengehäuses
Messung eines Uhrengehäuses auf der Scanflash TC G2 mit Werkzeugwechsel und TP200-Taster (Renishaw).
- 541 Abtastpunkte
- 3 Min 10 Sek
Technische Spezifikationen
Messspezifikationen
| Messbereich XxYxZ: | 125x200x125 [mm] |
| Messunsicherheit pro Achse: | ±2 [µm] + L/200 |
| Messwiederholbarkeit am Punkt bei 2 Sigma: | 0.5 [µm] |
| Messtaster: | Renishaw TP20 * |
| Maximales Gewicht des Werkstücks: | 3 [kg] (Vorrichtung inklusive) |
| Tastgeschwindigkeit: | 0.1 à 10 [mm/s] Anpassbar |
*Erhältliche Optionen |
Maschinenspezifikationen
| Auflösung der Maßstäbe: | 1 [nm] |
| Maximale Achsgeschwindigkeit: | 1 [m/s] |
| Beschleunigung der Achsen: | X & Y: 1.5 [m/s²] = 0.15 [G] – Z: 10 [m/s²] = 1 [G] |
| Gewicht: | 1150 [kg] |
| Werkzeugwechsler: | 10 Positionen * |
| Pneumatische Versorgung: | 6 [bar] |
| Stromversorgung: | 230 [Vac] |
| Stromverbrauch: | 2 [A] / 500 [W] max. |
| Betriebstemperaturbereich: | +10 [°C] à + 45 [°C] |
| Stellfläche (LxB): | 817 x 1070 [mm] = 0.874 [m²] |
| Außenabmessungen (LxBxH): (Schranktüren geschlossen, IHM verstaut und 3-farbige Beleuchtung ) | 950 x1070 x 2450 [mm] |
*Erhältliche Optionen |
Optionen
| Messtaster: | Renishaw TP200 |
| Werkzeugwechsler: | 15 Positionen |
| Messtechnologie: | Chromatische Konfokal-Z-Messung |
| Unterbrechungsfreie Stromversorgung: | Anpassung an ein unterbrechungsfreies Stromnetz |
HMI: | Doppel-Bildschirm |
Spezifische Farben: | 3 Farben (gemäß vorgegebener Verteilung) |
