La macchina di misura tridimensionale più veloce
Abbiamo progettato questa macchina per essere al tempo stesso ultra-rapida e di estrema precisione, eliminando le lunghe attese e consentendo l’utilizzo immediato dei risultati di misura.
Scanflash TC G2
Utilizzabile in ambiente di produzione
- Carterizzazione, barriere immateriali
- Modifica della dinamica in caso di intervento nella zona di tastatura
- Compensazione delle misure grazie alle molteplici sonde di temperatura
- Analisi della sicurezza conforme alla norma ISO 13849-1
Dagli operatori
- HMI personalizzabile
- Limitazione dell’accesso a un certo numero di funzionalità
- Accesso agli ultimi programmi, risultati di misura, calibrazione…
Per un risultato immediato
- Misura ultra-rapida, fino a 8 punti al secondo
- Accelerazioni fino a [1G] sull’asse Z
- Cambio utensili in meno di 4 secondi
- 10 volte più veloce di una CMM convenzionale

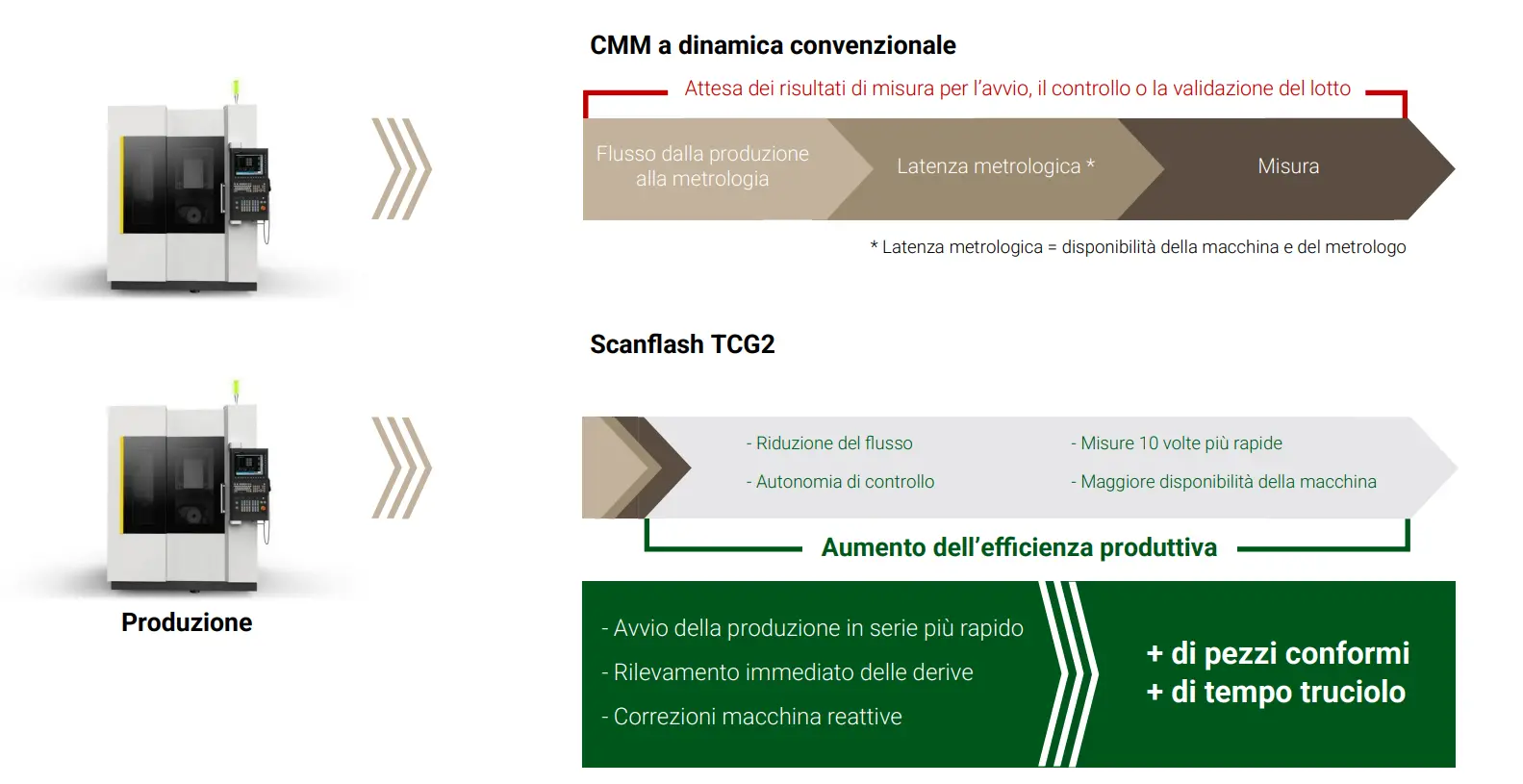

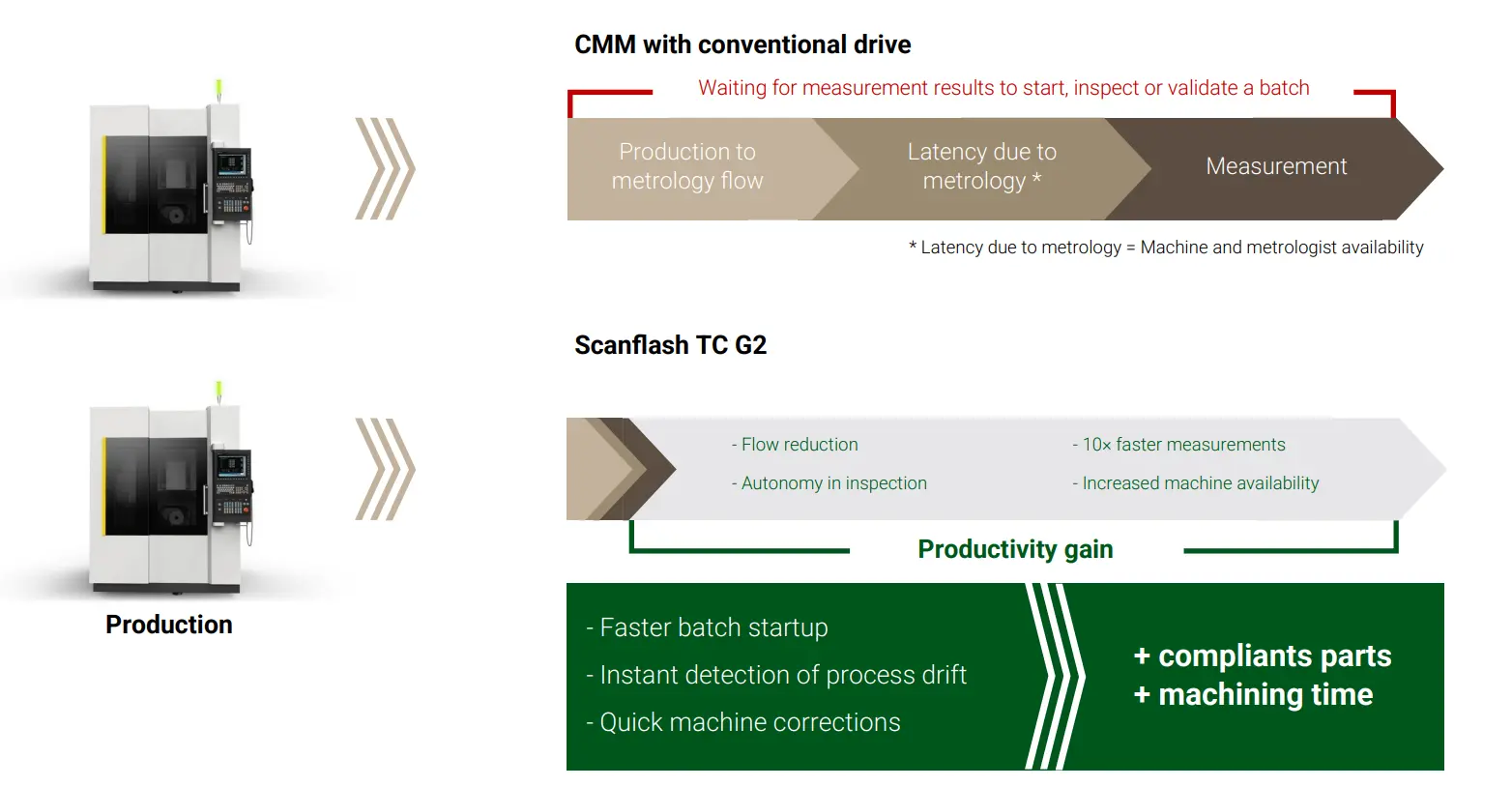

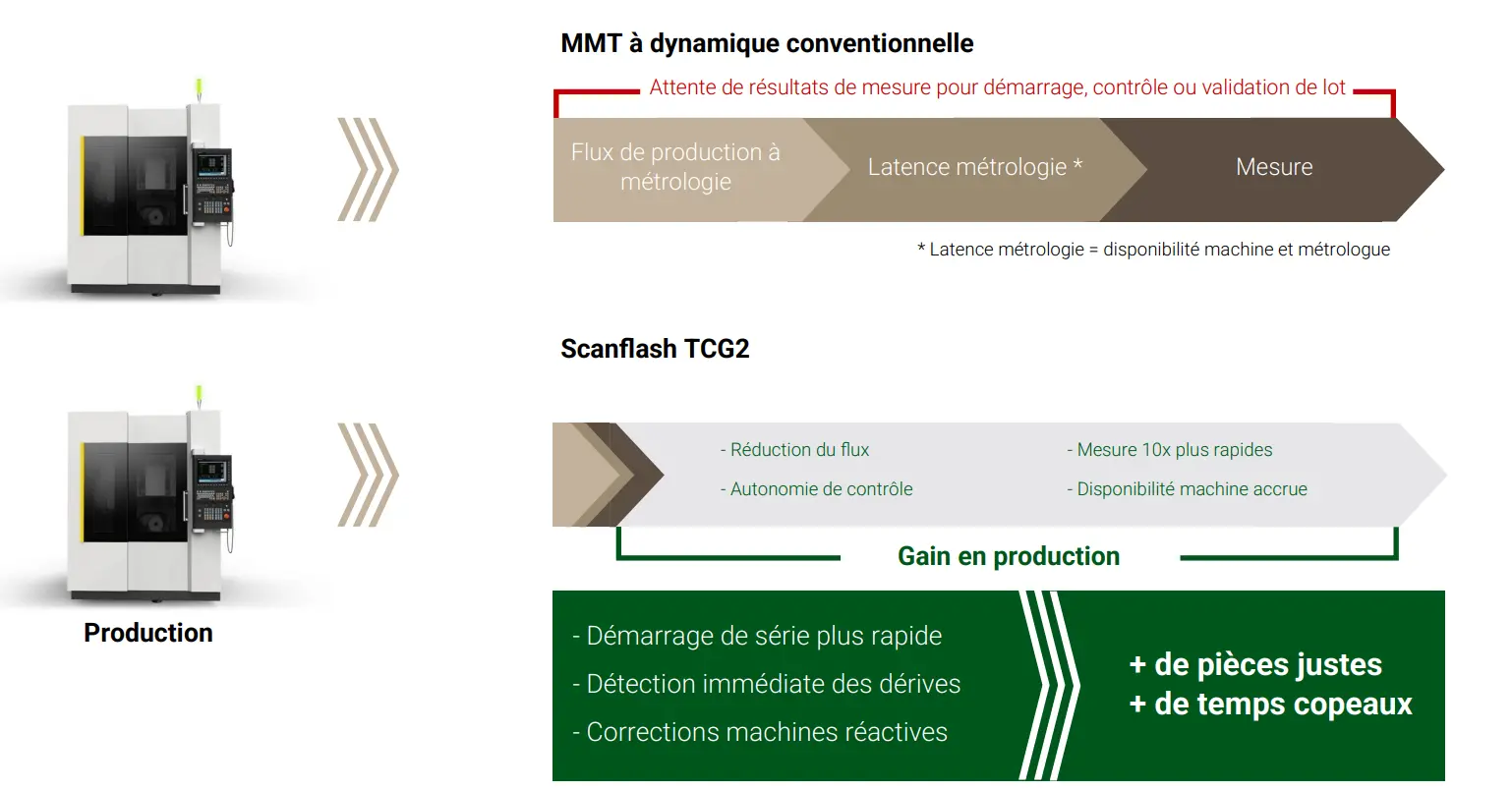

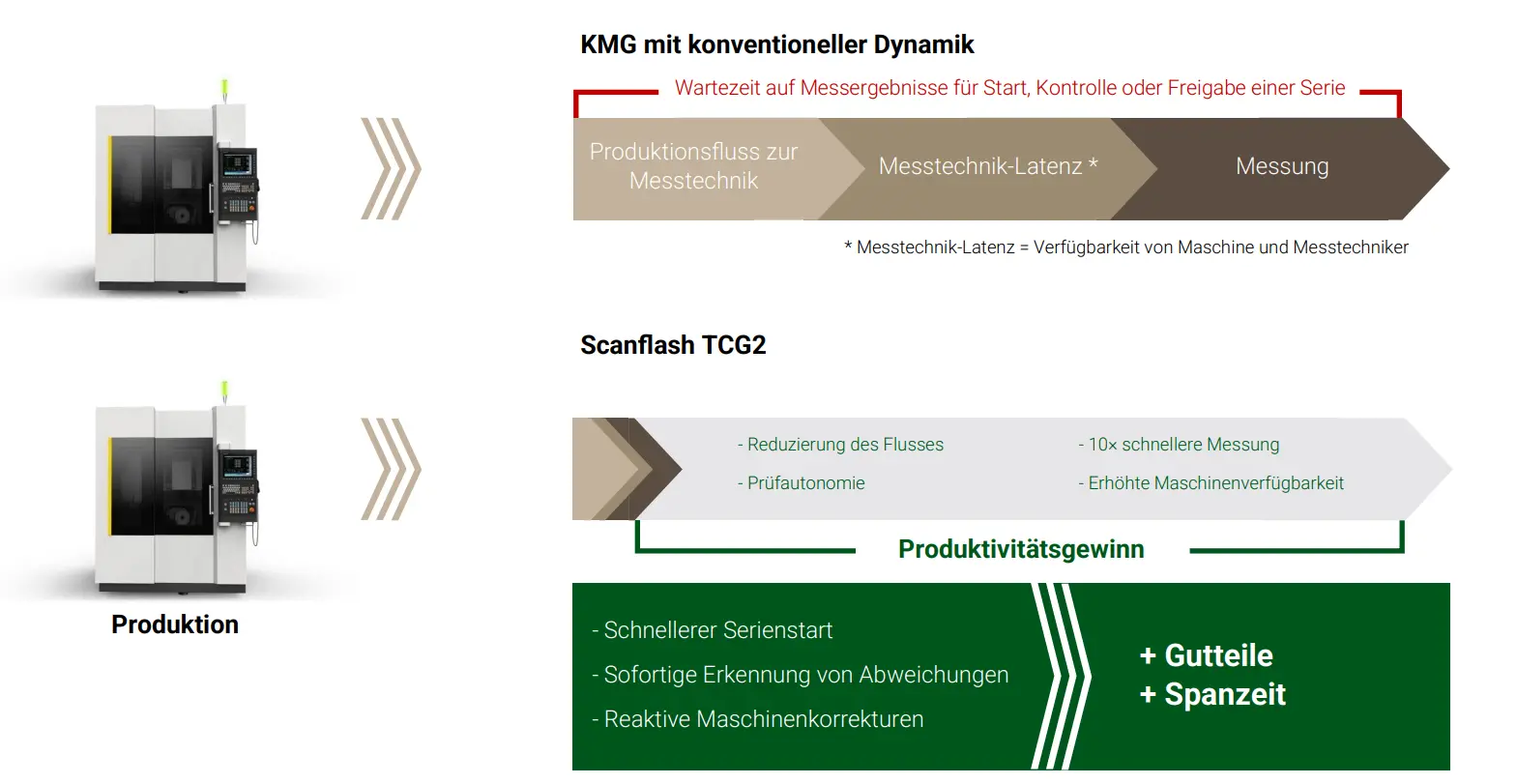

Il vantaggio della misura ultra-rapida
Misura convenzionale
Le macchine di misura tridimensionale tradizionali, ampiamente diffuse nella maggior parte dei settori industriali, sono cambiate poco negli ultimi anni. Presentano ancora diversi svantaggi significativi, tra cui:
- Necessità di uno spazio dedicato, generalmente climatizzato
- Generazione di flussi tra la produzione e la metrologia
- Necessità di personale qualificato per le CMM
- Dipendenza da un numero limitato di tecnici specializzati nell’utilizzo delle macchine di misura
- Processo di misura lento
- Macchine spesso sovraccariche
- Disponibilità ridotta delle apparecchiature
- Lungo intervallo tra la produzione e l’ottenimento dei risultati
Misura con Scanflash TC G2
ESPI ha sviluppato la Scanflash TC G2 per superare gli svantaggi delle CMM convenzionali. Forte della nostra esperienza nella misura in linea, abbiamo progettato una CMM specificamente pensata per l’ambiente di produzione, utilizzabile direttamente dagli operatori e caratterizzata da una velocità eccezionale.
- Riduzione dei flussi tra produzione e metrologia
- Misure 10 volte più rapide
- Disponibilità macchina ottimizzata
- Autocontrollo da parte degli operatori
Affrontando le debolezze storiche delle macchine di misura tridimensionale, ESPI accelera notevolmente i processi di misura 3D. Questo progresso apre nuove prospettive, aumentando il volume dei controlli e riducendo la necessità di utilizzare più macchine. Un vantaggio prezioso per il controllo in accettazione, ma soprattutto nel nostro ambito di specializzazione: la misura in produzione.
La rapidità delle misure consente non solo avviamenti di serie più rapidi e un’identificazione più efficace dei pezzi difettosi, ma anche, nel settore della lavorazione meccanica, il calcolo delle correzioni utensile in tempi record. Questo rende il controllo della produzione ancora più preciso e reattivo.
Misura della platina
Misura di una platina orologiera in posizione verticale su Scanflash TC G2. Il sistema di posizionamento consente di passare facilmente dalla posizione orizzontale (SOPRA/SOTTO) a quella verticale. Il software di programmazione è Metrolog X4 e il sensore di misura è un TP200 (Renishaw).
- 980 punti tastati
- 184 caratteristiche valutate
- <5 min
Misura della lunetta
Misura di una lunetta orologiera prima del sertissage, con tastatura e luce bianca (spot Ø5 µm) su Scanflash TC G1.
- 195 punti tastati (tattili e confocali)
- 36 caratteristiche valutate
- 81s
Misura della carrure
Misura di una carrure su Scanflash TC G2 con cambio utensili e sensore TP200 (Renishaw).
- 541 punti tastati
- 3 min 10 s
Metrolog X4
Software di metrologia avanzata, utilizzato per la programmazione della nostra gamma Scanflash.
Catalogo di sonde
Una gamma completa di accessori per CMM e di sonde standard o personalizzate per soddisfare ogni vostra esigenza.
Unit TM
CMM ultra-rapida e integrabile in un sistema automatizzato, che consente di creare un ciclo chiuso di controllo e di gestione.
Presentazione
Utilizzabile in ambiente di produzione
- Carterizzazione, barriere immateriali
- Modifica della dinamica in caso di intervento nella zona di tastatura
- Compensazione delle misure grazie alle molteplici sonde di temperatura
- Analisi di sicurezza conforme alla norma ISO 13849-1
Dagli operatori
- HMI personalizzabile
- Limitazione dell’accesso a un certo numero di funzionalità
- Accesso agli ultimi programmi, ai risultati di misura, alla calibrazione…
Per un risultato immediato
- Misura ultra-rapida, fino a 8 punti al secondo
- Accelerazioni fino a [1G] sull’asse Z
- Cambio utensili in meno di 4 secondi
- 10 volte più veloce di una CMM convenzionale
Applicazioni
Misura della platina
Misura di una platina orologiera in posizione verticale su Scanflash TC G2. Il sistema di posizionamento consente di passare facilmente dalla posizione orizzontale (SOPRA/SOTTO) a quella verticale. Il software di programmazione è Metrolog X4 e il sensore di misura è un TP200 (Renishaw).
- 980 punti tastati
- 184 caratteristiche valutate
- <5 min
Misura della lunetta
Misura di una lunetta orologiera prima del sertissage, con tastatura e luce bianca (spot Ø5 µm) su Scanflash TC G1.
- 195 punti tastati (tattili e confocali)
- 36 caratteristiche valutate
- 81s
Misura della carrure
Misura di una carrure su Scanflash TC G2 con cambio utensili e sensore TP200 (Renishaw).
- 541 punti tastati
- 3 min 10 s
Specifiche tecniche
Caratteristiche di misura
| Volume di misura XxYxZ: | 125x200x125 [mm] |
| Incertezza di misura per asse: | ±2 [µm] + L/200 |
| Ripetibilità di misura sul punto a 2 sigma: | 0.5 [µm] |
| Sensore di misura: | Renishaw TP20 * |
| Peso massimo del pezzo: | 3 [kg] (attrezzatura di posizionamento inclusa ) |
| Velocità di tastatura: | 0.1 à 10 [mm/s] parametrizzabile |
*Opzioni disponibili |
Caratteristiche della macchina
| Risoluzione dei righelli: | 1 [nm] |
| Velocità massima degli assi: | 1 [m/s] |
| Accelerazione degli assi: | X e Y: 1.5 [m/s²] = 0.15 [G] – Z: 10 [m/s²] = 1 [G] |
| Massa: | 1150 [kg] |
| Cambio utensili: | 10 posizioni* |
| Alimentazione pneumatica: | 6 [bar] |
| Alimentazione elettrica: | 230 [Vac] |
| Consumo elettrico: | 2 [A] / 500 [W] max. |
| Intervallo di temperatura operativa: | +10 [°C] à + 45 [°C] |
| Ingombro a pavimento (l×p): | 817 x 1070 [mm] = 0.874 [m²] |
| Dimensioni esterne (lxpxa): (Ante degli armadi chiuse, HMI retratto e torretta luminosa a 3 colori ) |
950 x1070 x 2450 [mm] |
*Opzioni possibili |
Opzioni
| Sensore di misura: | Renishaw TP200 |
| Cambio utensili: | 15 posizioni |
| Tecnologia di misura: | Misura Z cromatica confocale |
| ASI: | Adattamento a una rete elettrica senza interruzioni |
IHM: | Doppio schermo |
Colori specifici: | 3 colori (secondo distribuzione imposta) |
Software di programmazione
Metrolog X4
Software di metrologia avanzata, utilizzato per la programmazione della nostra gamma Scanflash.
