La Machine à Mesurer Tridimensionnelle (MMT) la plus rapide
Nous avons conçu cette MMT pour qu’elle soit à la fois ultra-rapide et d’une précision extrême, éliminant ainsi les longues attentes et permettant l’utilisation immédiate des résultats de mesure.

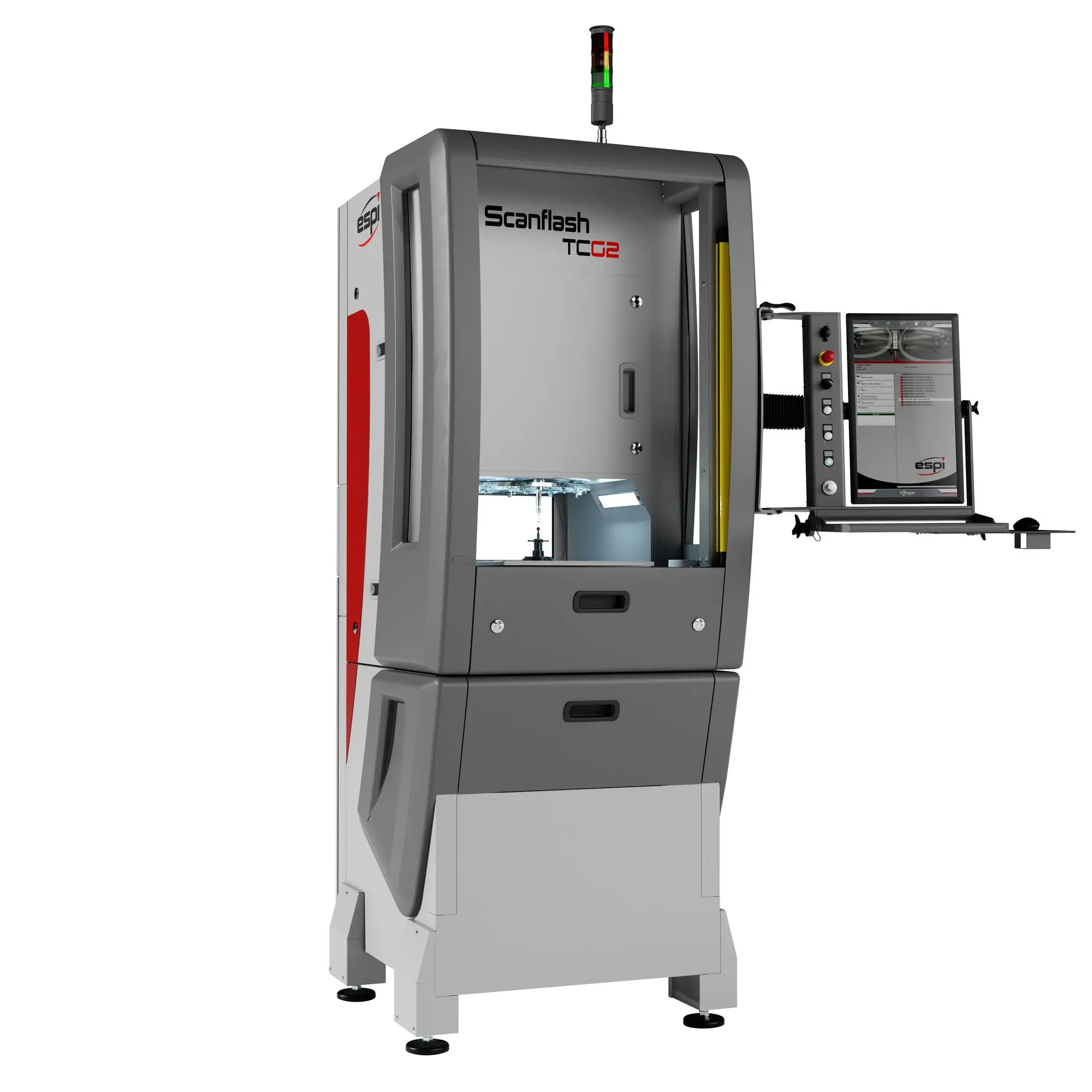

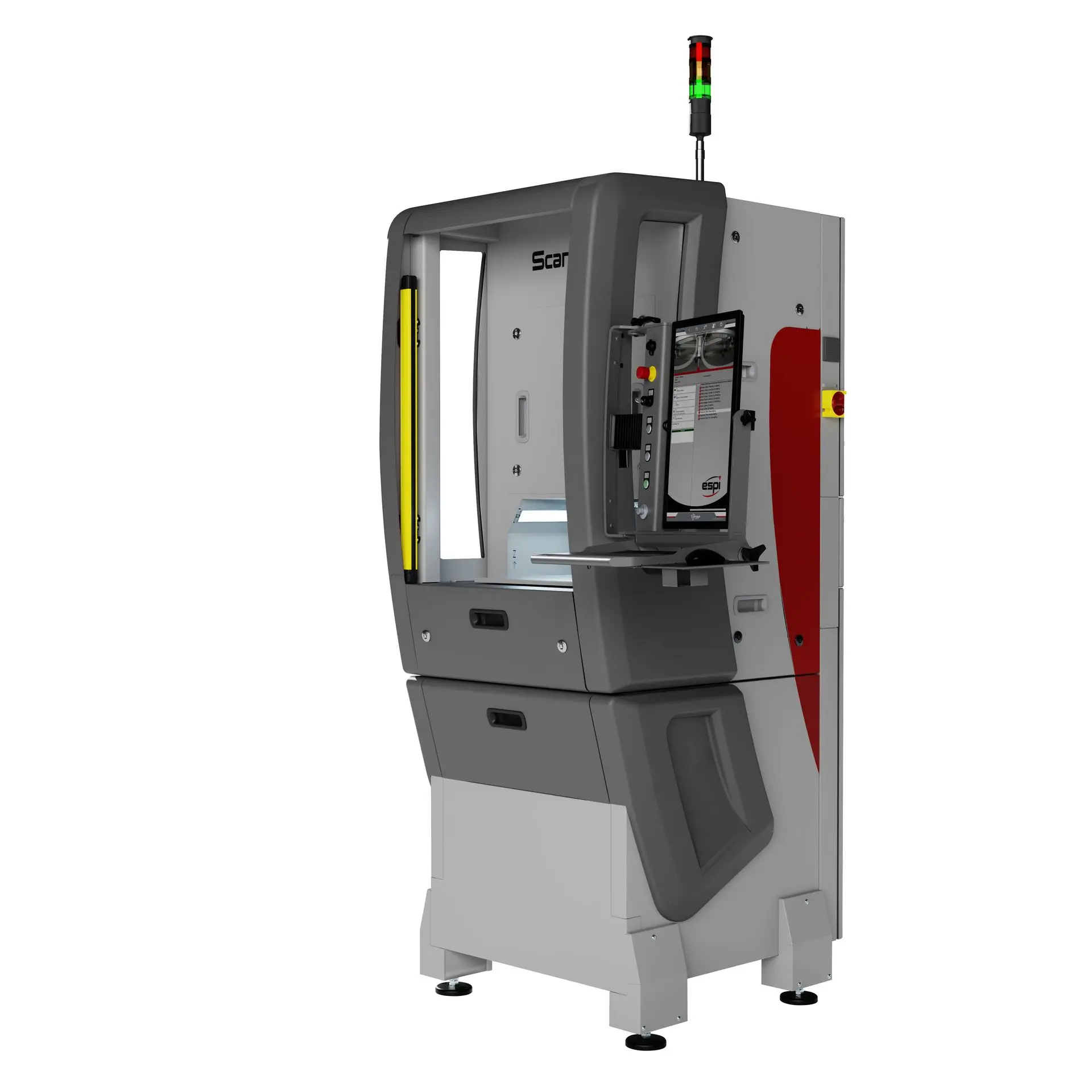

Scanflash TC G2
Utilisable en environnement de production
- Cartérisation, barrières immatérielles
- Modification de la dynamique en cas d'intervention dans la zone de palpage
- Compensation des mesures grâces aux multiples sondes de températures
- Analyse safety conforme à la norme ISO 13849-1
Par les opérateurs
- IHM personnalisable
- Limitation de l'accès à un certain nombre de fonctionnalités
- Accessibilités aux derniers programmes, résultats de mesure, calibration...
Pour un résultat immédiat
- Mesure ultra-rapide, jusqu'à 8 points par seconde
- Accélérations jusqu'à [1G] en Z
- Changement d'outils en moins de 4 secondes
- 10x plus rapide qu'une MMT conventionnelle
L'avantage de la mesure ultra-rapide
Mesure conventionnelle
Les machines de mesure tridimensionnelle traditionnelles, largement répandues dans la plupart des industries, ont peu évolué ces dernières années. Elles présentent toujours plusieurs inconvénients notables, parmi lesquels :
- Nécessité d'un espace dédié, généralement climatisé
- Génération de flux entre la production et la métrologie
- Besoin de personnel qualifié pour les MMT
- Dépendance envers un nombre limité de techniciens spécialisés dans l'utilisation des machines de mesure
- Processus de mesure lent
- Machines souvent surchargées
- Disponibilité réduite des équipements
- Délai important entre la production et l'obtention des résultats
Mesure avec Scanflash TC G2
ESPI a développé la Scanflash TC G2 pour surmonter les inconvénients des MMTs conventionnelles. Forts de notre expertise dans la mesure bord de ligne, nous avons conçu une MMT spécialement pensée pour l'environnement de production, utilisable directement par les opérateurs, et offrant une rapidité exceptionnelle.
- Réduction des flux entre production et métrologie
- Mesures 10 fois plus rapides
- Disponibilité machine optimisée
- Autocontrôle par les opérateurs
En s'attaquant aux points faibles historiques des machines de mesure tridimensionnelle, ESPI accélère considérablement les processus de mesure 3D. Cette avancée ouvre de nouvelles perspectives, notamment en augmentant le volume de contrôles tout en réduisant le besoin de multiples machines. Cela s'avère précieux pour le contrôle d'entrée, mais surtout dans notre domaine d'expertise : la mesure en production.
La rapidité des mesures permet non seulement des lancements de série plus rapides (Plus de temps copeaux) et une détection plus efficace des pièces défectueuses, mais également, dans le domaine de l'usinage, de réaliser des calculs de correction d'outils en un temps record (Plus de pièces justes). Cela rend le pilotage de la production encore plus précis et réactif.
Mesure de platine
Mesure d'une platine horlogère en position verticale sur Scanflash TC G2. Le posage permet de passer d'une position horizontale (SUS/SOUS) à verticale très facilement. Le logiciel de programmation est Metrolog X4 et le capteur de mesure est un TP200 (Renishaw).
- 980 points palpés
- 184 caractéristiques évaluées
- <5 min
Mesure de lunette
Mesure d'une lunette horlogère avant sertissage en tactile et lumière blanche (spot Ø5um) sur Scanflash TC G1.
- 195 points palpés (tactile et confocal)
- 36 caractéristiques évaluées
- 81s
Mesure de carrure
Mesure d'une carrure sur Scanflash TC G2 avec changement d'outils et capteur TP200 (Renishaw).
- 541 points palpés
- 3 min 10 s
Metrolog X4
Logiciel de métrologie avancé, utilisé pour la programmation de notre gamme Scanflash.
Catalogue de palpeurs
Une gamme complète d'accessoires pour MMT et de palpeurs standards ou spécifiques pour répondre à tous vos besoins.
Unit TM
MMT ultra-rapide et intégrable dans un système automatisé, permettant de créer une boucle fermée de contrôle et de pilotage.
Présentation
Utilisable en environnement de production
- Cartérisation, barrières immatérielles
- Modification de la dynamique en cas d'intervention dans la zone de palpage
- Compensation des mesures grâces aux multiples sondes de températures
- Analyse safety conforme à la norme ISO 13849-1
Par les opérateurs
- IHM personnalisable
- Limitation de l'accès à un certain nombre de fonctionnalités
- Accessibilités aux derniers programmes, résultats de mesure, calibration...
Pour un résultat immédiat
- Mesure ultra-rapide, jusqu'à 8 points par seconde
- Accélérations jusqu'à [1G] en Z
- Changement d'outils en moins de 4 secondes
- 10x plus rapide qu'une MMT conventionnelle
Applications
Mesure de platine
Mesure d'une platine horlogère en position verticale sur Scanflash TC G2. Le posage permet de passer d'une position horizontale (SUS/SOUS) à verticale très facilement. Le logiciel de programmation est Metrolog X4 et le capteur de mesure est un TP200 (Renishaw).
- 980 points palpés
- 184 caractéristiques évaluées
- <5 min
Mesure de lunette
Mesure d'une lunette horlogère avant sertissage en tactile et lumière blanche (spot Ø5um) sur Scanflash TC G1.
- 195 points palpés (tactile et confocal)
- 36 caractéristiques évaluées
- 81s
Mesure de carrure
Mesure d'une carrure sur Scanflash TC G2 avec changement d'outils et capteur TP200 (Renishaw).
- 541 points palpés
- 3 min 10 s
Spécifications techniques
Caractéristiques de mesure
| Volume de mesure XxYxZ: | 125x200x125 [mm] |
| Incertitude de mesure par axe: | ±2 [µm] + L/200 |
| Répétabilité de mesure au point à 2 sigma: | 0.5 [µm] |
| Capteur de mesure: | Renishaw TP20 * |
| Poids max. de la pièce: | 3 [kg] (posage inclus) |
| Vitesse de palpage: | 0.1 à 10 [mm/s] paramétrable |
*Options possibles |
Caractéristiques machine
| Résolution des règles: | 1 [nm] |
| Vitesse maximale des axes: | 1 [m/s] |
| Accélération des axes: | X et Y: 1.5 [m/s²] = 0.15 [G] – Z: 10 [m/s²] = 1 [G] |
| Masse: | 1150 [kg] |
| Changeur outils: | 10 positions * |
| Alimentation pneumatique: | 6 [bar] |
| Alimentation électrique: | 230 [Vac] |
| Consommation électrique: | 2 [A] / 500 [W] max. |
| Plage de température en exploitation: | +10 [°C] à + 45 [°C] |
| Empreinte au sol (lxp): | 817 x 1070 [mm] = 0.874 [m²] |
| Dimensions extérieures (lxpxH): (Portes armoires fermées, IHM rangé et vérine 3 couleurs) |
950 x1070 x 2450 [mm] |
*Options possibles |
Options
| Capteur de mesure: | Renishaw TP200 |
| Changeur outils: | 15 positions |
| Technologie de mesure: | Mesure Z chromatique confocal |
| ASI: | Adaptation à un réseau électrique sans interruption |
IHM: | Double écran |
Couleurs spécifiques: | 3 couleurs (selon distribution imposée) |
Logiciel de programmation
Metrolog X4
Logiciel de métrologie avancé, utilisé pour la programmation de notre gamme Scanflash.
